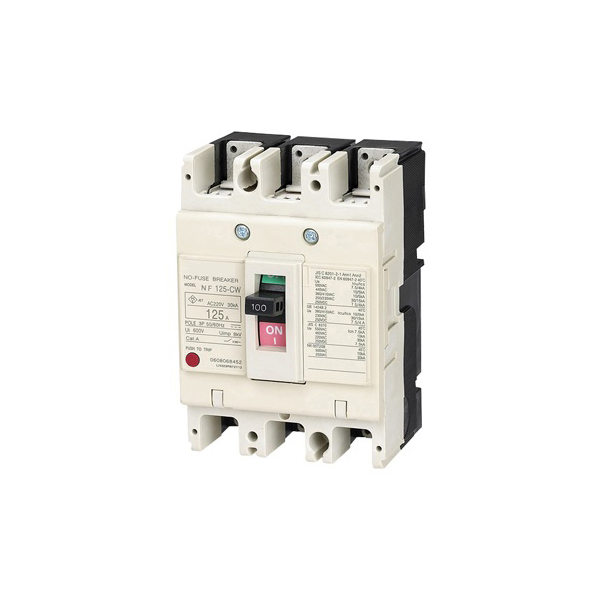

ZHECHI Electric® Solar Molded Case Circuit Breaker vyrobený v Číně je průmyslový jistič nově vyvinutý společností ZHECHI podle mezinárodního standardu.
ZHECHI Electric® Solar Molded Case Circuit Breaker je průmyslový jistič nově vyvinutý společností ZHECHI podle mezinárodního standardu.
Používá se v obvodech se jmenovitým napětím pod 690V, jmenovitým pracovním proudem do 400A pro málo časté transformace a občasné spouštění motorů.
| Velikost rámu | 250 | Jmenovité rázové výdržné napětí Uimp (kV) | 8 |
| Model | SGM3 DC-250 | Úroveň vypínací schopnosti | H |
| Počet pólů | 3,4 | Jmenovitá maximální vypínací schopnost při zkratu lcu(kA) | 40 |
| Jmenovitý proud (A) In | 16,20,25,32,40,50, 63,80,100,125,140, 160,180,200, 225,250 |
Jmenovitá provozní zkratová vypínací schopnost lcs(kA) | 20 |
| Jmenovité provozní napětí Ue(V) | DC750,DC1000,DC1500 | Použitelnost izolace | Ano |
| Norma | IEC60947-2 | Mechanická odolnost Elektrická odolnost |
5000 10000 |
| Referenční teplota | 40ºC/50ºC | Vzdálenost oblouku | ≤50 |
| Jmenovité izolační napětí Ui (V) | 1000 | Rozměry 3P mm (D*Š* V) 4P |
165*107*103 |
| 165*142*103 |
