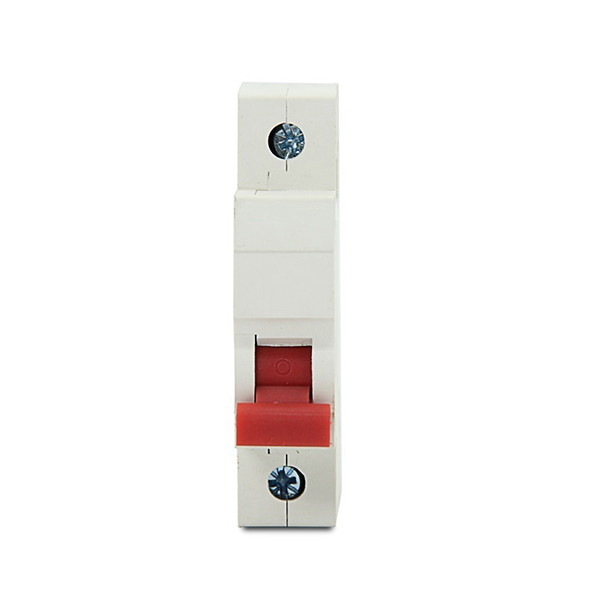

Řada Dz47 DC Mini Circuit Breaker se používá v rozvodném systému osvětlení nebo v rozvodném systému motoru pro ochranu proti přetížení a zkratu v systému.
Dz47 DC Mini Circuit Breaker má novou strukturu, nízkou hmotnost, spolehlivost a vynikající výkon. Má vysokou vypínací schopnost, až 6 kA. Jeho pouzdro a položky jsou vyrobeny z vysoce ohnivzdorných a nárazuvzdorných plastů. Výrobek s dlouhou životností se používá hlavně v AC 50/60Hz jednopólovém 230V nebo dvou, tří, čtyřpólovém 400V obvodu pro ochranu proti přetížení a zkratu jako i pro nečasté zapínání a vypínání elektrických zařízení a světelného okruhu v normálním případě.
Dz47 DC mini jistič vyhovuje normě EN/IEC60898.
Typ | Dz47 DC mini jistič |
Poláci | 1P 2P 3P 4P |
Jmenovitý proud | 1/2/3/4/6/8/10/16/20/25/32/40/50/63 |
Jmenovité napětí | 230V/400V/415V AC |
Charakteristická kapacita | 4,5KA/6KA |
Elektrická životnost | 6000krát |
Mechanická životnost | 20 000krát |
Tropicalizuje | Léčba 2 |
Křivka | B, C, D |
Osvědčení | CE TUV IEC GB |
Normy | IEC 60898-1 |
Jmenovité impulzní výdržné napětí | 6,2 kV |
Spojovací terminál | Šroubová koncovka / Sloupová koncovka s klidem |
Kapacita připojení | Pevný vodič do 25 mm² |
Utahovací moment | 2,0 Nm |
Instalace | Na symetrickou lištu DIN 35 mm / montáž na panel |
