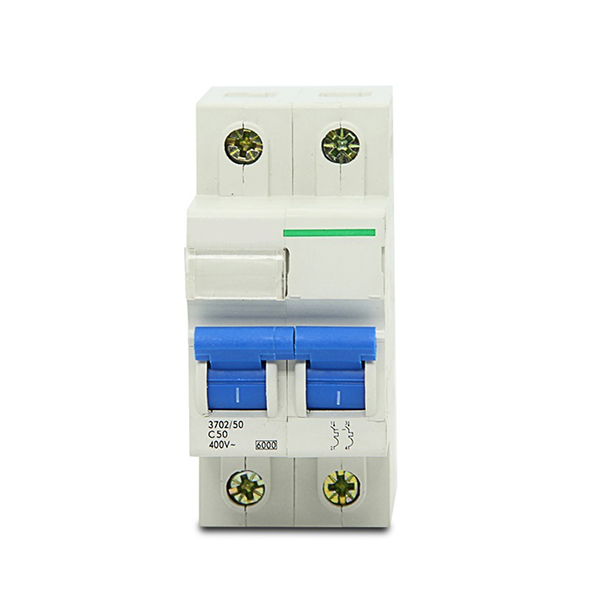

Vysoce kvalitní jistič solárního fotovoltaického systému ZHECHI Electric® je nabízen čínským výrobcem Wenzhou ZHECHI Electric Co.,Ltd.1P 2P 3P 4P DC 250V-1000V 10Solar Mini Circuit Jistič Pojistka MCB FV systém Solar Engery 3/6/10/16/2 /25/32/40/50/63/80/100/125A Jistič solárního fotovoltaického systému.
Má ochrannou funkci proti nedostatku jako přetížení a používá se v systému distribuce osvětlení v obchodě a obydlích a chrání frakční elektromotory. A mají také mnoho předností vysokého stupně ochrany (až IP20), vysoké vypínací schopnosti, spolehlivé citlivé akce, pohodlné, vícepólové montáže, dlouhé životnosti atd. Jsou hlavně přizpůsobeny pro obvod AC 50Hz, 250V v jednom pólu, 415V ve dvou, třech, čtyřech pólech pro ochranu proti přetížení a zkratu. Mezitím se také používají k zapínání nebo vypínání elektrického zařízení a světelného okruhu za normálních podmínek.
| Norma | EN60898(IEC60898) IEC60947-2 |
| Jmenovitý proud | 1-63A |
| Jmenovitá vypínací schopnost | 6,0 kA IEC60898 (0,5~63A) 6,10,15 kA IEC60947-2 (0,5~63A) |
| Charakteristická křivka | B, C, D |
| Max. pojistku, kterou lze připojit | 100AgL(>10kA) |
| Selektivní stupeň | 3 |
| Pracovní teplota okolí | -5 ° až +40 ° |
| Uzavřená ochranná třída | IP20 |
| Elektrická životnost | Ne méně než 8000krát |
| Mechanická životnost | Ne méně než 20 000krát |
| Jmenovitý proud kůry Imm(A) | Pól | Jmenovité napětí (V) | Jmenovitý proud In(A) | Jmenovitá mezní zkratová schopnost | OEM | |
| Vypínací proud Icu(A) | čas (ms) | |||||
| 63A | 1 | DC ~250V | 1. 2. 3. 4. 5. 6. 10. 15. 16. 20. 25. 32. 40. 50. 63 | 6000 | 10 | ANO |
| 2 | DC ~500V | 6000 | ||||
| 3 | DC ~750V | |||||
| 4 | DC ~1000V | |||||
