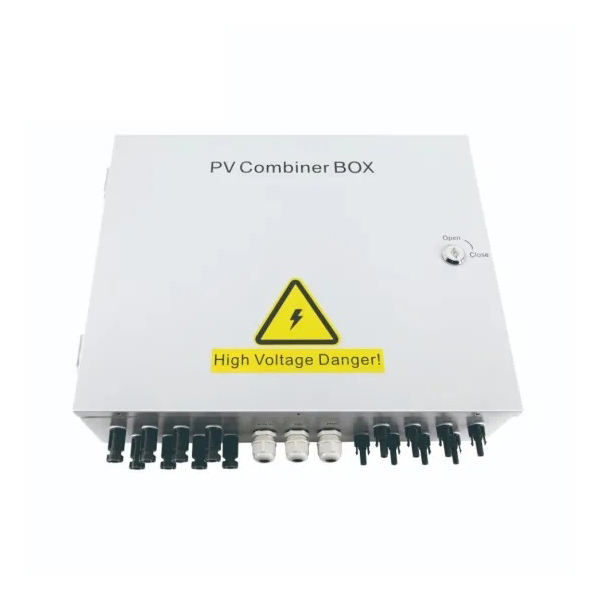

Ip65 Solar Panel System Distribuční krabice ke spojovací krabici, což je elektrický kryt, který bezpečně spojuje více drátů a kabelů přes různé vstupní porty. Solární slučovací box kombinuje výstup mnoha řetězců FV modulů pro připojení ke střídači.
Ip65 solární panel System Distribution Box syntetický DC vstup 24 PV komponentů na 1 výstup. Každý kanál je s pojistkou. Výstupní strana je vybavena bleskojistkou a jističem. Výrazně zjednodušuje vstupní zapojení stejnosměrné napájecí rozvodné skříně a střídače. Realizujte ochranu před bleskem, ochranu proti zkratu a ochranu proti uzemnění. FV slučovací box rozdělený na dva typy: inteligentní box a neinteligentní box . Inteligentní FV slučovač je vybaven monitorovací jednotkou, která pak detekuje vstupní proud každého stringu, detekuje vnitřní teplotu, detekuje stav ochrany před bleskem, detekuje stav jističe a sumarizuje výstupní napětí a tak dále.
Design a konfigurace přísně v souladu s Technickou specifikací pro fotovoltaická spojovací zařízení CGC/GF 037:2014.
Poskytněte uživatelům bezpečné, krátké, krásné a použitelné produkty fotovoltaického systému.
Výrobek využívá venkovní nástěnný typ, který se přizpůsobí drsnému prostředí. Kromě základních komponent lze ostatní upravit podle požadavků uživatelů.
| název | ZC-24 |
| Maximální stejnosměrné napětí systému | 1000 |
| Maximální vstupní proud pro každý řetězec | 15A |
| Maximální vstupní řetězce | 24 |
| Maximální výstupní proud spínače | 400A |
| Počet MPPT měniče | N |
| Počet výstupních řetězců | 1 |
| Kategorie testu | – stupeň ochrany |
| Jmenovitý vybíjecí proud | 20ka |
| Maximální vybíjecí proud | 40 ka |
| Úroveň ochrany napětí | 3,8 kv |
| Maximální trvalé provozní napětí Uc | 1050A |
| Poláci | 3P |
| Charakteristika struktury | Plug-push modul |
| Stupeň ochrany | IP65 |
| Výstupní spínač | DC izolační spínač (standardní) / DC obvod |
| DC MC4/DC FUSE/DC přepěťová ochrana | Standard |
| Monitorovací modul/Bezpečnostní dioda | Volitelný |
| Způsob instalace | Typ montáže na stěnu |
| Provozní teplota | -25ºC--+55ºC |
| Zvýšení teploty | 2 km |
| Přípustná relativní vlhkost | 0-95%, žádná kondenzace |
