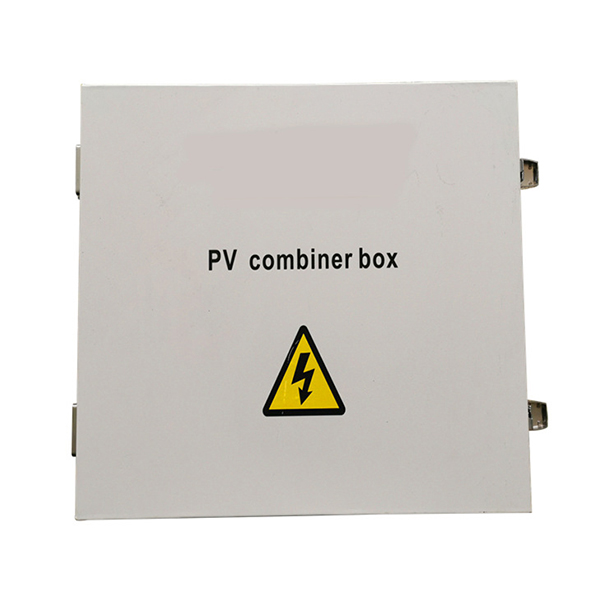

Nejprodávanější DC slučovač JUER Electric® PV Array String vyrobený v Číně S celkovou ochranou, jako je prevence proti protiútoku, nadproudová ochrana, přepěťová ochrana a blesk.
JUER Electric® PV Array String DC Combiner Box se používá ke snížení počtu propojovacích vodičů mezi FV modulem a střídačem nebo regulátorem, usnadňuje údržbu, snižuje ztráty a zlepšuje bezpečnost a spolehlivost produktu. Námi vyráběný FV slučovač má všechny výše uvedené funkce a poskytuje uživatelům kompletní řešení pro systémy výroby FV energie.
1) Dvě skupiny nezávislého vstupu a výstupu FV pole pro flexibilní aplikaci v různém zapojení
schémata;
2)Více vstupních polí FV, z nichž každé má maximální proud 10A;
3)Vysokonapěťová pojistka pro zabránění protiútoku každého FV vstupního pole;
4) Speciální vysokonapěťové zařízení na ochranu před bleskem pro FV modul;
5)Speciální vysokonapěťový jistič pro řízení výkonu FV modulu;
6) Stupeň krytí IP65 pro splnění potřeby venkovní instalace.
| Model | 4 způsoby | 6 způsobů | 8 způsobů | 10 způsobů |
| Vstupní data | ||||
| Počet FV vstupních polí | 4 | 6 | 8 | 10 |
| Maximální proud každého FV vstupního pole | 10A | |||
| Puse pro každé pole FV vstupů | 10A | |||
| Číslo vodiče každého pole FV vstupů | PG7,4 mm² | |||
| Výstupní data | ||||
| Číslo výstupního kanálu | 1 | 2 | ||
| Maximální výstupní proud | 40A | 60A celkem (30A výstupní kanál) | 80A celkem (40A výstupní kanál) | 100A celkem (50A výstupní kanál) |
| Číslo vodiče každého výstupního kanálu | PG16,8mm2 pro každý výstupní kanál | PG16,10mm2 pro každý výstupní kanál | PG16,10mm2 pro každý výstupní kanál | PG16,12mm2 pro každý výstupní kanál |
| Maximální výstupní napětí | 800V DC | |||
| Jistič výstupu DC | K dispozici | |||
| Jiné údaje | ||||
| Ochrana | IP65 | |||
| Teplota | -30℃~+60℃ | |||
| Referenční hmotnost (hmotnost netto/brutto) | 5,3/9,3 | 8.4/12.9 | 9,5/14,3 | 10.8/15.6 |
| Rozměr zařízení D*Š*V (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Rozměr balení D*Š*V (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Způsob chlazení | Přirozené chlazení | |||
| Přepěťová ochrana | K dispozici | |||
| Číslo zemnícího vodiče | ≥6 mm2 | |||
