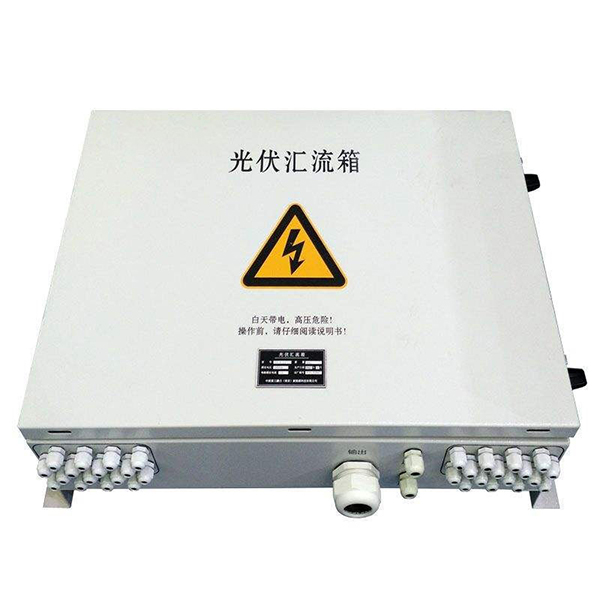

Jsme profesionální výrobce JUER Electric®Solar Distribution Junction Boxes je PV slučovací box pro solární systém na síti s 12 zkušenostmi. Zavázali jsme se ke kvalitě a inovacím našich produktů. Naše továrna splňuje normu ISO 9001 a všechny produkty jsou kvalifikovány společností Intertek s certifikátem CE a CB. MOQ je 1 ks.
1. V systému solární energie, aby se snížilo spojovací vedení, snadná údržba, snížily ztráty, optimalizovala struktura systému, zlepšila bezpečnost a spolehlivost položek, je obvykle potřeba slučovač PV mezi solárními panely a střídačem.
2. Kromě funkce PV junction by měl slučovač počítače mít také ochranu proti zpětnému proudu, nadproudovou ochranu, přepěťovou ochranu, ochranu před bleskem atd., řadu dokonalých ochranných funkcí, mezitím kontrolující provozní stav, proud, napětí a napájení po křižovatce, stav svodiče, shromažďování stavu stejnosměrného vypínače a detekce oblouku, detekce úniku (volitelně) a tak dále.
3. Námi vyráběný FV slučovací box je vybaven všemi výše zmíněnými funkcemi, konfigurace se solárním invertorem on-grid/off-grid pro vytvoření kompletní sady solárních systémů.
4. Při výběru FV slučovače na základě rozsahu vstupního stejnosměrného napětí a výstupního výkonu střídače bude určité množství panelů zapojeno sériově jako řetězec, určité řetězce paralelně se připojí k FV slučovacímu boxu pro spojení přes ovládání jističe a ochrany svodiče, poté napájení do střídače.
1. Vyhovuje CGC/GF002:2010, Technickým specifikacím propojovací skříně PV Array
2. Přípustné maximálně 24 stringových panelů k připojení, Jmenovité napětí každého stringu je 10A, maximálně 15A
3. Celkový výstupní proud je 250A, maximální napětí je 1000Vdc
4. Pro každý řetězec vysokonapěťová pojistka a ochrana proti spojení.
5. Vybaveno ochranou svodiče vysokého napětí FV
6. FV vysokonapěťový jistič ovládá výstup, tlakově odolný DC1200V, pojistkový proud je volitelný
7. V souladu s venkovní instalací, třída ochrany IP65
8. Izolujte port RS485 používaný pro vzdálenou datovou komunikaci, podpora protokolu MODBUS-RTU.
9. Vestavěná komplexní ochranná funkce alarmu, nejen různé parametry alarmu jsou programovatelné, ale také každá funkce alarmu může být nastavena na „Zapnuto“ nebo „Vypnuto“
10. Škodlivý oblouk ve stejnosměrném obvodu v reálném čase, jakmile dojde ke škodlivému oblouku, spustí se alarm a přímo sepne vypínač a přeruší poruchový obvod, a zabrání se tak požáru atd. z oblouku.
| Model | CSPVB/24-1 |
| Elektrický parametr | |
| Maximální stejnosměrné napětí systému | 1000V 1000 |
| Maximální vstupní proud pro každý řetězec | 15A |
| Maximální vstupní řetězce | 24 |
| Maximální výstupní proud spínače | 360A |
| Maximální MPPT měniče | N |
| Počet výstupních řetězců | 1 |
| Ochrana před bleskem | |
| Kategorie testu | Ochrana 2. stupně |
| Jmenovitý vybíjecí proud | 20 kA |
| Maximální vybíjecí proud | 40 kA |
| Úroveň ochrany napětí | 3,8 kV |
| Maximální trvalé provozní napětí Uc | 1050V |
| Poláci | 3P |
| Charakteristika struktury | Plug-push modul |
| Systém | |
| Stupeň ochrany | IP65 |
| Velikost vstupní vodotěsné koncovky | PG9/PG11 |
| Velikost výstupní vodotěsné koncovky | PG21~PG29 |
| Výstupní spínač | DC jistič (standardní)/ DC izolační spínač (volitelně) |
| Vodotěsné konektory MC4R | Norma |
| PV DC pojistka | Norma |
| FV přepěťová ochrana | Norma |
| Monitorovací modul (volitelný) | Detekuje proud každého kanálu, napětí sběrnice, stav jističe a bleskojistky, teplotu boxu |
| Pomocné napájení | Pomocné napájení: AC85V~265V /DC24V(±10%)/DC200V~1000V |
| Komunikační režim/protokol (volitelné) | Sběrnice RS485/standardní protokol MODBUS-RTU |
| Funkce zabránění zpětnému chodu (volitelné) | Může být vybaven modulární a zapouzdřenou diodou bránící zpětnému chodu |
| Materiál krabice | Žárově pozinkovaná ocel/nerezová ocel/plech válcovaný za studena |
| Způsob instalace | Typ montáže na stěnu |
| Provozní teplota | -40 °C ~ + 85 °C |
| Nadmořská výška | 4 km |
| Přípustná relativní vlhkost | 0-95%, žádná kondenzace žádný korozivní plyn |
| Mechanický parametr |
|
| Šířka x výška x hloubka (mm) |
850x500x200 |
