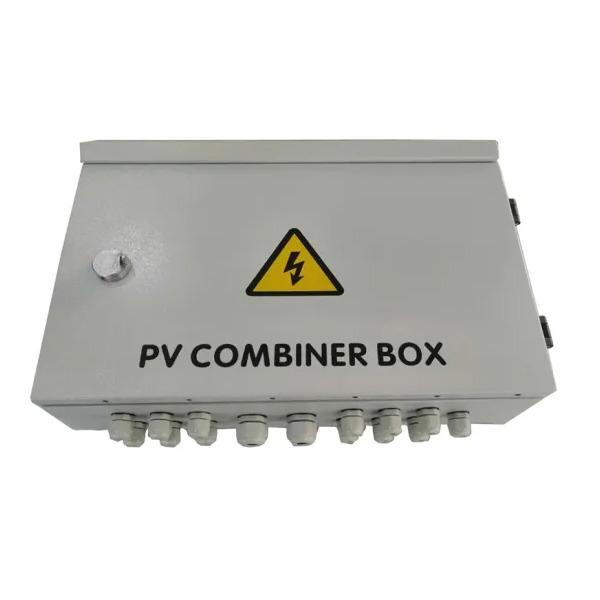

Nejnovější prodej ZHECHI Electric®Photovoltaic pole DC Solar Combiner Box z Číny do křižovatky, což je elektrický kryt, který bezpečně spojuje více vodičů a kabelů prostřednictvím různých vstupních portů. Sluneční kombinovaná box kombinuje výstup četných řetězců PV modulů pro připojení k střídači.
ZHECHI Electric® Photovoltaic Array DC Solar Combiner Box Syntetic DC vstup 8 PV komponent na 1 výstup. Každý kanál je s pojistkou. Výstupní strana je vybavena ochranou blesku a jističem obvodu. Zjednodušuje vstupní zapojení DC distribuční skříňky a střídače. Uvědomte si protecion blesku, ochranu zkratu a ochranu uzemnění. PV kombinovaná krabice rozdělena do dvou typů: intrigent box a neinteligentní krabice. Inteligentní box pro kombinované PV je vybaven monitorovací jednotkou, poté detekuje vstupní proud každého řetězce, detekuje vnitřní teplotu, detekuje stav ochrany blesku, detekuje stav jističe obvodů a shrnuje výstupní napětí atd.
Návrh a konfigurace přísně v souladu s technickou specifikací pro fotovoltaické pole DC Solar Combiner Box CGC/GF 037: 2014.
| Jméno | ZC-PV12/1 |
| Maximální DC napětí systému | 1000 |
| Maximální vstupní proud pro každý řetězec | 15a |
| Maximální vstupní řetězce | 12 |
| Proud maximálního výstupního spínače | 160a |
| Počet střídače mppt | N |
| Počet výstupních řetězců | 1 |
| Kategorie testu | ‖ Ochrana třídy |
| Nominální výbojový proud | 20ka |
| Maximální výbojový proud | 40ka |
| Úroveň ochrany napětí | 3,8 kV |
| Maximální kontinuální provozní napětí UC | 1050V |
| Poláci | 3p |
| Charakteristika struktury | Modul plug-push |
| Ochrana | IP65 |
| Výstupní spínač | DC izolační spínač (standardní)/DC jistič (volitelný) |
| SMC4 konektory/DC pojistka/DC přepětí chránič | Norma |
| Monitorovací modul/prevence diody | Volitelný |
| Materiál krabice | Kov |
| Metoda instalace | Typ montáže na zeď |
| Provozní teplota | -25 ℃-+55 ℃ |
| Zvýšení teploty | 2 km |
| Přípustná relativní vlhkost | 0-95%, žádná kondenzace |
Poskytněte uživatelům bezpečné, krátké, krásné a použitelné produkty fotovoltaického systému.
Fotovoltaic pole DC Solar Combiner Box přijímá typ namontovaný venkovní zeď, který se přizpůsobuje drsnému prostředí. Kromě základních komponent může být druhý přizpůsoben požadavky uživatelů.
