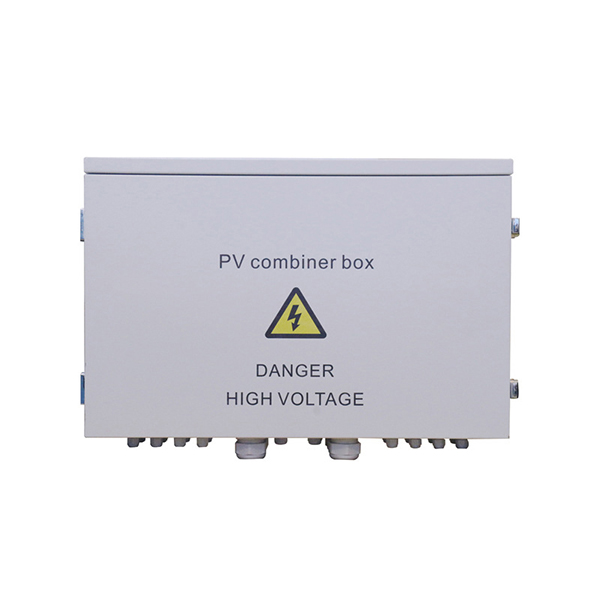

Venkovní solární energie PV DC rozvodná skříň Až 24 komponent fotovoltaické baterie na vstupní sběrnici DC syntetický 1 výstup je fotovoltaická propojovací krabice CLBDHL-24, každý kanál je vybaven pojistkou, vnější strana je vybavena pojistkou, výstup je vybaven ochrana před bleskem a jistič, zjednodušuje vstupní kabeláž stejnosměrné rozvodné skříně a střídače, poskytuje ochranu před bleskem, ochranu proti zkratu a ochranu uzemněním.
Spojovací krabice se dělí na dva typy: inteligentní a neinteligentní. Inteligentní vnitřní zatížení fotovoltaické propojovací krabice. Sběrnice monitorující vstupní proud každého FV stringu, souhrnné výstupní napětí, stav ochrany před bleskem a stav jističe. Vnitřní uspořádání zařízení stručné, řádné a rozumné uspořádání vodičů, vysoká spolehlivost, jednoduchá údržba. venkovní závěsná instalace na stěnu, aby se přizpůsobila všem druhům špatného prostředí. Kromě standardního materiálu a velikosti lze upravit dle požadavků uživatele.
Výrobní třída spojovací krabice dosahuje IP65, může splnit požadavek na venkovní nástěnnou utěsněnou skříň.
Aby byl zajištěn současný přístup k několika solárním bateriovým sadám, je každá kladná, záporná svorka připojena k silnici pro vyhrazený pojistkový vodič.
Použití fotovoltaické speciální vysokonapěťové stejnosměrné pojistky k současné ochraně kladného i záporného pólu.
Použití fotovoltaického speciálního vysokonapěťového zařízení na ochranu před bleskem může splnit kladný pól k zemi, záporný pól k zemi, pracovní napětí na DC 1500v.
Sběrnice má přístup k největšímu napětí skupiny solárních baterií (maximální stejnosměrné napětí) je více než 1500 V (včetně 1500 V).
Řídicí modul sběrnice využívající spolehlivý výkon komponenty Honeywell HoLZER (snímač DC CT) na každém silničním FV řetězci monitorování proudu. Lokalizace alarmu a místní poruchy a prostřednictvím komunikace řady RS485.
Lze realizovat nezávislé měření aktuálního množství FV pole.
Analýza proudu, závada ochrany před bleskem .
Spojovací skříňka a řídicí modul mohou měřit napětí fotovoltaického pole. Měření teploty bateriové desky bleskojistky a sledování stavu výstupu Medallion.
S vnějším rozhraním je součástí ochrany před bleskem.
Může přijímat parametry místního monitorovacího zařízení ke stažení, analýze a zpracování.
12. Napájení komunikace sběrnice lze vybrat z externího zdroje napájení nebo napájení zajišťuje sběrnice sama, místo nelze použít pro kabeláž napájení.
