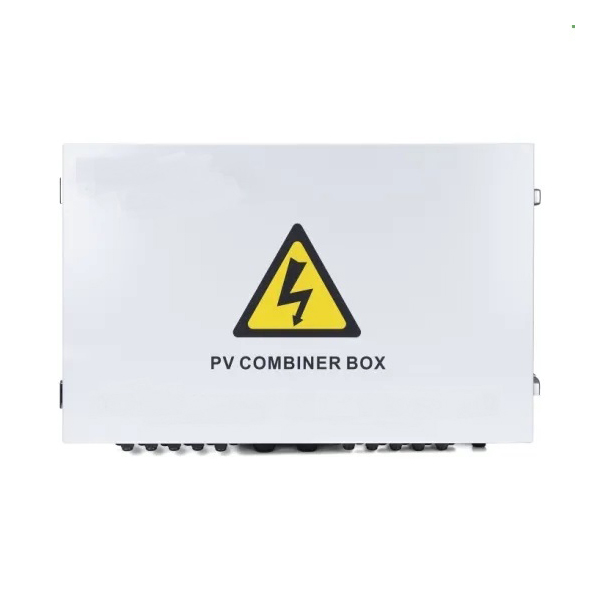

Vodotěsný PV slučovací box s 8 řetězci do propojovací krabice, což je elektrický kryt, který bezpečně spojuje více drátů a kabelů prostřednictvím různých vstupních portů. Solární slučovací box kombinuje výstup mnoha řetězců FV modulů pro připojení ke střídači.
8 string Waterproof Solar PV DC Combiner Box sběrnice syntetický DC vstup 24 PV komponentů na 1 výstup. Každý kanál 8strunového vodotěsného solárního FV DC slučovače je vybaven pojistkou. Výrazně zjednodušuje vstupní zapojení stejnosměrné napájecí rozvodné skříně a střídače. Realizujte ochranu před bleskem, ochranu proti zkratu a ochranu proti uzemnění. FV slučovací box rozdělený na dva typy: inteligentní box a neinteligentní box . Inteligentní FV slučovač je vybaven monitorovací jednotkou, která pak detekuje vstupní proud každého stringu, detekuje vnitřní teplotu, detekuje stav ochrany před bleskem, detekuje stav jističe a sumarizuje výstupní napětí a tak dále.
Design a konfigurace přísně v souladu s Technickou specifikací pro fotovoltaická spojovací zařízení CGC/GF 037:2014.
Poskytněte uživatelům bezpečné, krátké, krásné a použitelné produkty fotovoltaického systému.
Výrobek využívá venkovní nástěnný typ, který se přizpůsobí drsnému prostředí. Kromě základních komponent lze ostatní upravit podle požadavků uživatelů.
| název | ZC-PV8 |
| Maximální stejnosměrné napětí systému | 1000 |
| Maximální vstupní proud pro každý řetězec | 15A |
| Maximální vstupní řetězce | 8 |
| Maximální výstupní proud spínače | 400A |
| Počet MPPT měniče | N |
| Počet výstupních řetězců | 1 |
| Kategorie testu | – stupeň ochrany |
| Jmenovitý vybíjecí proud | 20ka |
| Maximální vybíjecí proud | 40 ka |
| Úroveň ochrany napětí | 3,8 kv |
| Maximální trvalé provozní napětí Uc | 1050A |
| Poláci | 3P |
| Charakteristika struktury | Plug-push modul |
| Stupeň ochrany | IP65 |
| Výstupní spínač | DC izolační spínač (standardní) / DC obvod |
| DC MC4/DC FUSE/DC přepěťová ochrana | Standard |
| Monitorovací modul/Bezpečnostní dioda | Volitelný |
| Způsob instalace | Typ montáže na stěnu |
| Provozní teplota | -25ºC--+55ºC |
| Zvýšení teploty | 2 km |
| Přípustná relativní vlhkost | 0-95%, žádná kondenzace |
