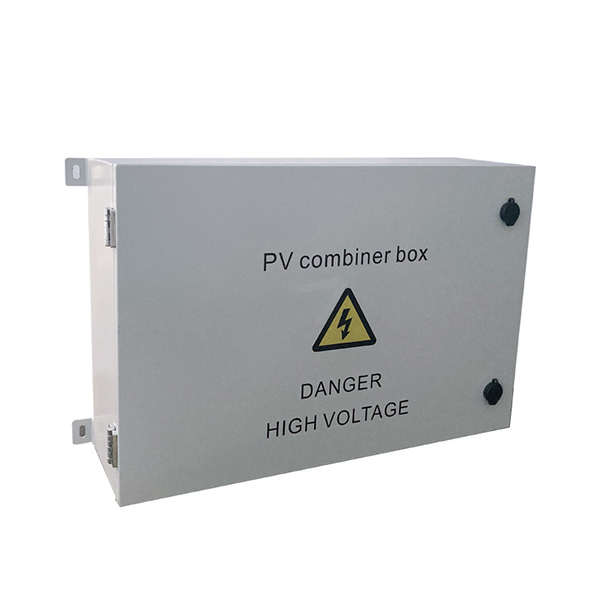

Vodotěsný PV Combiner Box k propojovací krabici, což je elektrický kryt, který bezpečně spojuje více drátů a kabelů přes různé vstupní porty. Solární slučovací box kombinuje výstup mnoha řetězců FV modulů pro připojení ke střídači.
Vodotěsný PV slučovač Pro velký systém výroby PV energie,Aby se snížilo připojení k síti mezi střídačem připojeným k síti a skříní,je vhodné udržovat a zlepšovat spolehlivost.Je nutné přidat stejnosměrnou sběrnici mezi PV střídač připojený k síti a skříň. Produkty řady slučovacích boxů PV AC na ochranu před bleskem společnosti jsou speciálně navrženy tak, aby splňovaly tento požadavek, mohou být složeny z produktů PV invertorů odpovídajících kompletním řešením FV systému. Pomocí AC kombinátoru může uživatel podle jmenovitého vstupního proudu AC napájecí skříně a napětí, výstup určitého počtu střídačů připojených k síti zařízením na ochranu před bleskem a jističem pro souběh, napájecí skříň s pohodlným přístupem.
| Číslo | Parametr | Hodnota |
| 1 | Velikost (MM) | 900x700x220 (Š*V*H) 900x743x220 (Š*V*H) |
| 2 | Jmenovité vstupní napětí (V) | 480V AC |
| 3 | Jmenovité izolační napětí (V) | 690V AC |
| 4 | Jmenovitá frekvence (Hz) | 50 |
| 5 | Jmenovitý proud přípojnice (A) Horizontální autobus |
400A |
| 6 | Jmenovitá efektivní hodnota krátkodobého výdržného proudu lcw (1 s) (KA) Horizontální autobus |
30 |
| 7 | Maximální hodnota jmenovitého krátkodobého výdržného proudu lpk(KA) Horizontální autobus |
30 |
| 8 | Odolné napětí napájecí frekvence po dobu 1 minuty (V) | 2500VA |
