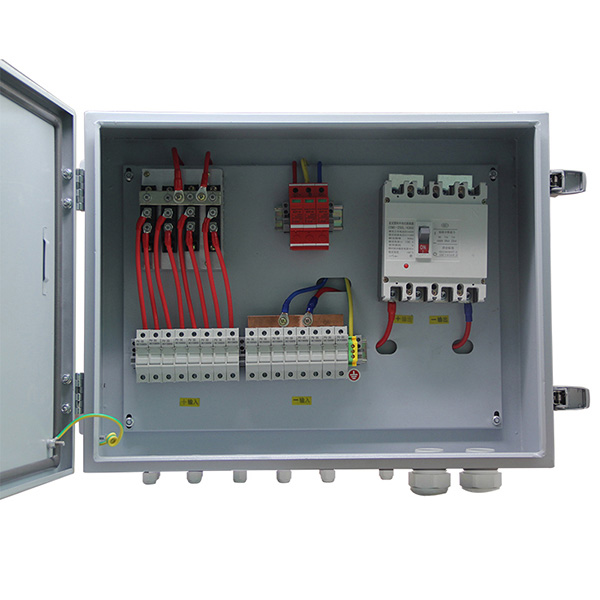

DC Solar System Array String Combiner Box do propojovací krabice, což je elektrický kryt, který bezpečně spojuje více drátů a kabelů přes různé vstupní porty. Solární slučovací box kombinuje výstup mnoha řetězců FV modulů pro připojení ke střídači.
DC Solar System Array String Combiner Box S celkovou ochranou, jako je prevence proti protiútoku, nadproudová ochrana, přepěťová ochrana a prevence blesku, se PV slučovací boxy používají ke snížení propojovacích vodičů mezi FV modulem a střídačem nebo regulátorem, usnadňují údržbu a snižují ztrátu a zlepšení bezpečnosti a spolehlivosti produktu. Námi vyráběný FV slučovač má všechny výše uvedené funkce a poskytuje uživatelům kompletní řešení pro systémy výroby FV energie.
1）Dvě skupiny nezávislého vstupu a výstupu FV pole pro flexibilní aplikaci v různých schématech zapojení;
2) Více fotovoltaických vstupních polí, z nichž každé má maximální proud 10A;
3) Vysokonapěťová pojistka pro zabránění protiútoku každého FV vstupního pole;
4) Speciální vysokonapěťové zařízení na ochranu před bleskem pro FV modul;
5) Speciální vysokonapěťový jistič pro řízení výkonu FV modulu;
6) Stupeň krytí IP65 pro splnění potřeby venkovní instalace.
| Modelka | ZC4T | ZC6T | ZC8T | ZC10T |
| Vstupní data | ||||
| Počet FV vstupních polí | 4 | 6 | 8 | 10 |
| Maximální proud každého FV vstupního pole | 10A | |||
| Puse pro každé pole FV vstupů | 10A | |||
| Číslo vodiče každého pole FV vstupů | PG7,4 mm² | |||
| Výstupní data | ||||
| Číslo výstupního kanálu | 1 | 2 | ||
| Maximální výstupní proud | 40A | 60A celkem (30A výstupní kanál) | 80A celkem (40A výstupní kanál) | 100A celkem (50A výstupní kanál) |
| Číslo vodiče každého výstupního kanálu | PG16,8mm2 pro každý výstupní kanál | PG16,10mm2 pro každý výstupní kanál | PG16,10mm2 pro každý výstupní kanál | PG16,12mm2 pro každý výstupní kanál |
| Maximální výstupní napětí | 800V DC | |||
| Jistič výstupu DC | K dispozici | |||
| Jiné údaje | ||||
| Ochrana | IP65 | |||
| Teplota | -30℃~+60℃ | |||
| Referenční hmotnost (hmotnost netto/brutto) | 5.3/9.3 | 8.4/12.9 | 9,5/14,3 | 10.8/15.6 |
| Rozměr zařízení D*Š*V (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Rozměr balení D*Š*V (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Způsob chlazení | Přirozené chlazení | |||
| Přepěťová ochrana | K dispozici | |||
| Číslo zemnícího vodiče | ≥ 6 mm2 | |||
