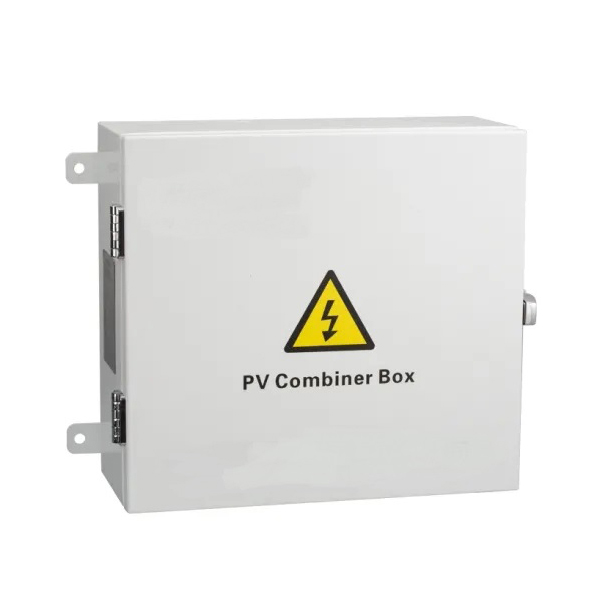

1500v přepěťová ochrana PV Solar Combiner Box Pro rozsáhlý systém výroby elektrické energie připojený k FV síti, aby se zmenšily propojovací vedení mezi FV moduly a střídačem, snadná údržba a zlepšila spolehlivost, obecně je třeba zvýšit DC sběrnicový systém mezi fotovoltaickými moduly a střídač.
1500v přepěťová ochrana PV Solar Combiner Box je speciálně navržena tak, aby splňovala tento požadavek, může se spojit s invertorovými produkty a sestavit kompletní řešení PV systému. Slučovač PV řady DK-PV, ve výstupní svorce je přepěťová ochrana (SPD), která může chránit odpojení DC pojistky slučovače PV, střídač a další koncová zařízení, aby bylo zajištěno, že celý systém výroby energie FV bude fungovat dlouho -době a trvale.
+ Dvě skupiny nezávislých vstupů a výstupů FV pole pro flexibilní použití v různých schématech zapojení:
+ Více vstupních polí FV, z nichž každé má maximální proud 10A;
+ Vysokonapěťová pojistka pro zabránění protiútoku každého FV vstupního pole;
+ Speciální vysokonapěťová ochrana před bleskem pro FV modul;
+ Speciální vysokonapěťový jistič pro řízení výkonu FV modulu;
+ Stupeň krytí IP65 pro splnění potřeby venkovní instalace.
| Modelka | BS4T | BS6T | BS8T | BS10T |
| Vstupní data | ||||
| Počet FV vstupních polí | 4 | 6 | 8 | 10 |
| Maximální proud každého FV vstupního pole | 10A | |||
| Puse pro každé pole FV vstupů | 10A | |||
| Číslo vodiče každého pole FV vstupů | PG7,4 mm² | |||
| Výstupní data | ||||
| Číslo výstupního kanálu | 1 | 2 | ||
| Maximální výstupní proud | 40A | 60A celkem (30A výstupní kanál) | 80A celkem (40A výstupní kanál) | 100A celkem (50A výstupní kanál) |
| Číslo vodiče každého výstupního kanálu | PG16,8mm2 pro každý výstupní kanál | PG16,10mm2 pro každý výstupní kanál | PG16,10mm2 pro každý výstupní kanál | PG16,12mm2 pro každý výstupní kanál |
| Maximální výstupní napětí | 800V DC | |||
| Jistič výstupu DC | K dispozici | |||
| Jiné údaje | ||||
| Ochrana | IP65 | |||
| Teplota | -30℃~+60℃ | |||
| Referenční hmotnost (hmotnost netto/brutto) | 5.3/9.3 | 8.4/12.9 | 9,5/14,3 | 10.8/15.6 |
| Rozměr zařízení D*Š*V (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Rozměr balení D*Š*V (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Způsob chlazení | Přirozené chlazení | |||
| Přepěťová ochrana | K dispozici | |||
| Číslo zemnícího vodiče | ≥ 6 mm2 | |||
