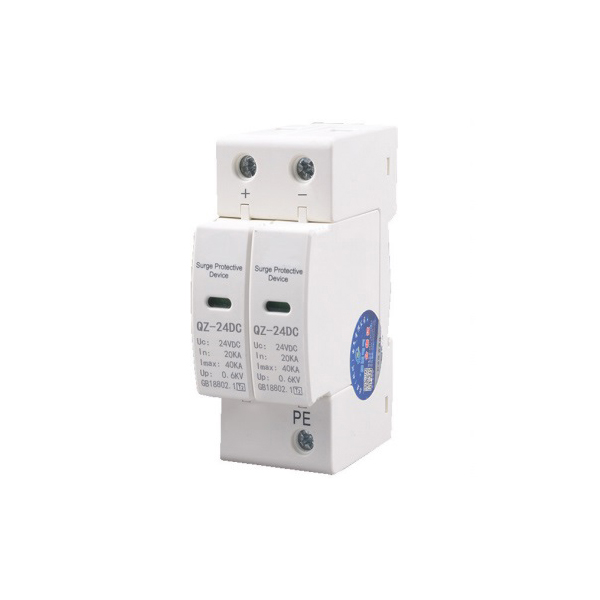

Přepěťové ochranné zařízení DC 1000v vhodné pro nový systém výroby energie z větru, jeho pracovní napětí pokrývá 500V, 800V a 1000V. Je instalováno v hlavním napájecím systému na stejnosměrném obvodu, aby chránilo před nepřímým světelným proudem, přímým světelným proudem nebo jiným okamžité přepětí.
a. Konstrukce modulu, pohodlná instalace, se snadnou elektrickou údržbou
b. Vestavěná technologie otevřeného okruhu pro řízení teploty nad proudem a přehřátím
c. Přijmout nezávislé zpravodajské vlastnosti a vysoce výkonné citlivé odporové desky
d. Malý plazivý proud, rychlá doba odezvy, zbytkové nízké napětí
e. Díky vzdálenému připojení lze realizovat dálkové ovládání
solární přepěťová ochrana | ZC-PV600 | MR-PV1000 | ||||
PV DC specifické (IEC 6614-1/EN 61643-11) | ||||||
Pól | 2 pól | 3 pól | ||||
Elektrický parametr | ||||||
Klasický test | II | II | ||||
Uoc max (V DC) | 550 | 600 | 800 | 1000 | ||
Uc (V DC) | 550 | 600 | 1000 | 1000 | ||
In(8/20)us (KA) | 20 | 20 | ||||
Imax(8/20)us (KA) | 40 | 40 | ||||
nahoru (KV) | 2 | 3.8 | ||||
Dálkové ovládání a indikace | ||||||
Indikační okno | ||||||
Zásuvný modul | ||||||
Dálkový signální kontakt | ||||||
Dálkový signální kontakt | Maximální pracovní napětí | 250V AC/30V DC | 250V AC/30V DC | |||
Maximální pracovní zesilovač 1A (250V/AC) | 1A (250V/AC) | 1A (250V/AC) | ||||
1A (30V DC) | 1A (30V DC) | 1A (30V DC) | ||||
Elektroinstalace a instalace | ||||||
Kapacita kabeláže (mm2) | Tvrdý drát | 4-25 mm | 4-25 mm | |||
Ohebný drát | 4-16 mm | 4-16 mm | ||||
Délka odizolování | 10 | 10 | ||||
Koncovka šroubová | M5 | M5 | ||||
Točivý moment (Nm) | Hlavní okruh | 3.5 | 3.5 | |||
Dálkový signální kontakt | 0.25 | 0.25 | ||||
Třída ochrany | Celý profil | IP40 | IP40 | |||
Připojovací port | IP20 | IP20 | ||||
Instalační prostředí | Žádné zjevné otřesy a vibrace | |||||
nadmořská výška (m) | ≤ 2000 | ≤ 2000 | ||||
Pracovní teplota | 67 | 67 | ||||
Relativní vlhkost | 30%-90% | 30%-90% | ||||
Jak nainstalovat | Instalace pomocí ocelové montážní lišty H35-7.5/DIN35 | |||||
Velikost (mm) (Š*V*D) | W | 36 | 54 | |||
H | 90 | 90 | ||||
L | 48.5 | 48.5 | ||||
Váha (kg) | 0.28 | 0.42 | ||||
Jmenovité napětí FV systému | 600V | 1000V | 1200V | |||
MCOV (UCPV) | 700V DC | 1170V DC | 1200V DC | |||
Maximální vybíjecí proud systému (8/20us) (Imax) | 40 KA | 40 KA | 30 KA | |||
Úroveň ochrany napětí (NAHORU) | ≤ 2,5KV | ≤ 4,0 KV | ≤ 4,5KV | |||
Úroveň ochrany napětí při 5 KA (UP) | ≤ 2,0 KV | ≤ 3,5KV | ≤ 4,0 KV | |||
Integrujte vypínací schopnost pojistky/přerušovací výkon | 30KA/1000V DC | 30KA/1000V DC | 30KA/1200V DC | |||
Technika | Nadproudová ochrana proti zkratu (SCI). | |||||
Rozsah provozních teplot | -40 až +80 | |||||
Jmenovitý vybíjecí proud | 12,5 KA | |||||
doba odezvy (ta) | <25ns | |||||
Indikace provozního stavu/poruchy | Zelená (dobrá) / Červená (vyměnit) | |||||
Montáž | 35mm DIN lišta podle EN 60715 | |||||
Stupeň ochrany | IP20 | |||||
kapacita | 3 moduly DIN 43880 |
